一、工藝概述：什么是激光綠油開窗？

綠油開窗行業學名阻焊開窗，是PCB、FPC柔性電路板生產制造中的核心精密工序。電路板表面覆蓋的綠色阻焊油墨（綠油/LPI），主要起到絕緣防護、防氧化、防短路、防潮防腐的作用，而綠油開窗就是通過精密加工方式，精準去除焊盤、測試點、散熱區域、觸點位置的表層阻焊油墨，完全保留底層銅箔線路與基材完好，裸露銅層用于后續貼片焊接、探針測試、導電接觸與散熱導熱。

隨著電子設備向微型化、高密度、高可靠性迭代，傳統化學曝光、納秒激光加工工藝已無法滿足高端電路板精細開窗需求。紫外皮秒激光冷加工綠油開窗工藝憑借微米級精度、零熱損傷、無側蝕、柔性化量產的核心優勢，成為車載電子、消費電子、工控、醫療、高端FPC領域的主流精密加工方案。

二、傳統綠油開窗工藝行業痛點

1. 傳統菲林曝光顯影工藝

屬于濕法化學加工，依賴菲林模具成像，精度受限嚴重，最小開窗尺寸、阻焊橋?qū)挾却嬖谟残云款i，針對0.1mm以下細間距BGA焊盤、密集測試點無法精準開窗，極易出現偏位、露油、開窗不均等問題。同時需要定制菲林、調配藥液，新品打樣周期長，廢液處理成本高，無法適配小批量、多品類柔性生產需求。

2. 納秒/CO?激光開窗工藝

屬于熱加工模式，加工過程熱效應顯著，容易造成綠油邊緣熔融發黑、掛渣碳化，同時極易灼傷底層銅箔導致銅面氧化、變色，損傷FPC的PI基材，引發板材起泡、分層、翹曲等不良問題。加工精細線路時易出現熱變形，導致后續焊接虛焊、脫焊，大幅降低產品良率與使用壽命。

3. 人工返修工藝

效率極低、一致性差、人工成本高，僅適用于極少數量樣板返修，完全無法適配規?；慨a(chǎn)，且人工操作易刮傷線路，報廢率居高不下。

三、皮秒激光綠油開窗核心工藝原理

我司采用355nm紫外皮秒超短脈沖激光加工技術，脈沖時長達到皮秒級（10?12s），區別于傳統熱熔融加工，依靠高能光子直接打斷阻焊油墨高分子分子鍵，以光化學冷剝離方式逐層氣化去除綠油，全程近乎無熱傳導，屬于純干法精密冷加工工藝。

加工過程精準控深、可控分層，僅剝離表層阻焊油墨、黑油、藍膠、碳油等絕緣涂層，不腐蝕、不灼傷、不損傷底層銅箔與FR4/PI基材，開窗邊緣垂直陡直、干凈無毛刺、無碳化黑邊，完美解決傳統工藝熱損傷、精度不足、一致性差的行業難題。

四、皮秒激光綠油開窗核心優勢

1. 超高加工精度，適配微型化精密線路

設備搭載高精度振鏡掃描系統+CCD視覺自動定位糾偏，加工定位精度可達±3μm，最小穩定開窗尺寸0.03mm，可輕松完成細間距BGA焊盤、密集測試點、微小觸點、窄阻焊橋的精準開窗，徹底解決傳統工藝開窗偏移、尺寸不均、阻焊橋斷裂等問題。

2. 零熱損傷，保障基材與線路完整性

超短脈沖冷加工特性，熱影響區控制在5μm以內，加工無熱堆積、無熔融掛渣、無油墨碳化，銅面光潔無氧化、不變色，F(xiàn)PC軟板不起泡、不分層、不翹曲，最大程度保留電路板基材力學性能與線路導電性能，大幅提升產品可靠性。

3. 柔性化生產，無需模具快速迭代

全程數字化編程加工，直接導入DXF/CAD圖紙即可生產，無需制作菲林模具，支持任意異形開窗、局部差異化開窗、不規則區域精準去綠油。新品打樣當天即可交付，大幅縮短研發迭代周期，完美適配多品類、小批量、快速換單的生產模式。

4. 潔凈干法加工，量產良率更高

配備全封閉防塵腔體+負壓煙塵凈化系統，加工過程無粉塵殘留、無藥液污染，無需后續清洗打磨工序，簡化生產流程。量產良率穩定在99.5%以上，有效降低原材料損耗與人工返修成本。

5. 一機多功能，兼容復合工藝

單臺設備可同步實現綠油開窗、局部阻焊修整、多余油墨清除、精細線路激光蝕刻、阻抗線微調等復合工序，一機替代多臺傳統設備，大幅節省客戶設備投入與產線占地成本。

五、適配加工范圍（全場景覆蓋）

1. 適配板材類型

剛性PCB硬板、FPC柔性電路板、剛撓結合板、HDI高階精密板、車載工控板、BMS電池保護板、攝像頭模組排線、穿戴設備精密電路板

2. 適配油墨類型

常規綠色阻焊油墨、黑色阻焊、藍色保護膠、碳油觸點油墨、各類感光絕緣涂層

3. 核心加工場景

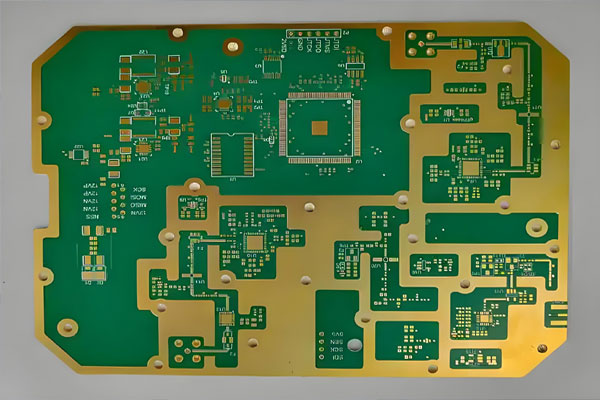

- 焊盤開窗：BGA、QFN、精密貼片焊盤開窗，保障貼片焊接牢固、無虛焊

- 測試點開窗：ICT/FCT探針測試點位精準開窗，保障測試導通穩定

- 散熱開窗：功率芯片、MOS管區域大面積露銅開窗，強化導熱散熱性能

- 觸點開窗：碳油按鍵、導電觸點、金手指區域局部去油，保障導電性能

- 線路修整：精細線路周邊多余阻焊清除、短路區域阻焊修整、阻抗線微調輔助開窗

六、工藝對比：皮秒 VS 傳統開窗工藝

七、行業應用領域

消費電子：手機主板、屏幕FPC排線、攝像頭模組、耳機精密電路板、穿戴設備線路板精細開窗加工

新能源鋰電：BMS電池保護板、動力電池采樣板、儲能電路板測試點與散熱區域開窗

車載工控：車載中控板、雷達傳感板、工業控制主板、新能源車載功率板精密阻焊加工

醫療精密：醫療設備柔性線路板、微創傳感電路板高可靠開窗工藝

通訊高端：5G/6G通訊板、高頻高速板、HDI高階板微型化精密阻焊開窗

八、總結

在電路板微型化、高密度、高可靠性的行業發展趨勢下，傳統濕法曝光、納秒激光開窗工藝已無法滿足高端產品的生產標準。皮秒激光綠油開窗工藝以冷加工無損傷、超高精度、柔性量產、潔凈環保的核心優勢，徹底解決了精細線路開窗偏位、熱損傷、良率低、迭代慢等痛點，同時兼容激光蝕刻復合工序，是當前PCB/FPC精密阻焊加工的最優升級方案。

我司可提供免費來料打樣、工藝參數調試、定制化產線方案適配服務，支持樣板試制、中小批量及大規模量產，助力電子制造企業提升產品品質與市場競爭力。

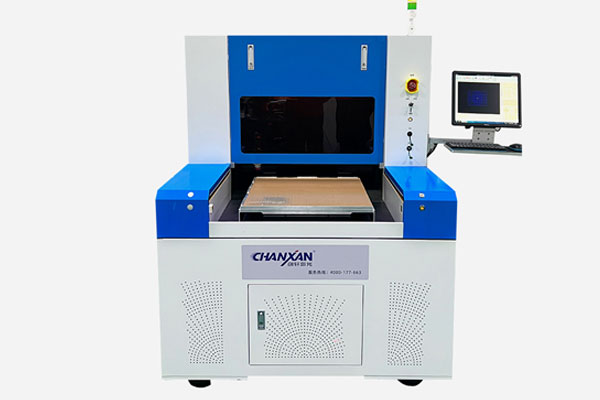

推薦機型：皮秒激光切割機
