隨著 AR/AI 智能眼鏡產業快速爆發，光波導鏡片作為 AR 眼鏡的核心光學元器件，直接決定整機成像效果、視場角與穿戴體驗 華工激光 。衍射光波導、陣列光波導基材以高折射率超薄玻璃、鍍膜光學玻璃、碳化硅、樹脂光波導為主，基材脆性大、表面帶有精密納米光柵，傳統機械切割極易出現崩邊、微裂紋、光柵損傷、良品率低等痛點，制約光波導鏡片規?；慨a(chǎn)落地 華工激光 。

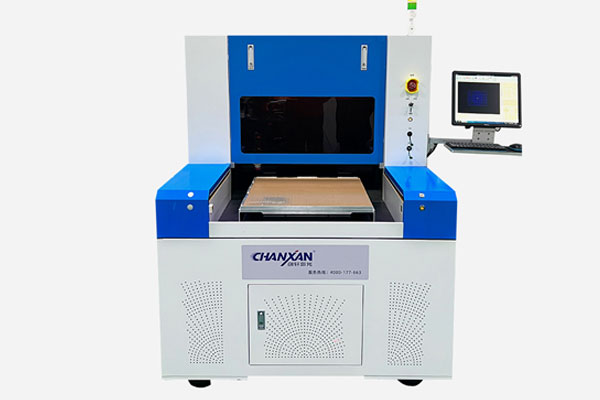

AR 光波導鏡片激光切割機，專為 AR 衍射光波導、陣列光波導鏡片研發，采用皮秒 / 飛秒超快激光冷加工技術，非接觸式加工，熱影響區極小，有效保護鏡片表面納米光柵與鍍膜層，實現小崩邊、低應力、無裂紋的高質量切割與裂片加工，滿足晶圓級量產與小批量研發打樣雙重需求。

 一、行業加工痛點

1. 基材特殊：高折玻璃、碳化硅硬度高、脆性大，超薄基材易碎裂；表面納米光柵、鍍膜層不能受熱損傷，傳統切割極易破壞光學功能結構。

  2. 品質嚴苛：光學鏡片對崩邊、裂紋、邊緣毛刺零容忍，微小崩邊會直接造成鏡片報廢，拉高生產成本 華工激光 。

  3. 異形輪廓多：光波導鏡片多為異形、曲面輪廓，對定位精度、輪廓跟隨能力要求極高。

  4. 量產需求：既要滿足實驗室打樣，又要適配 4?12 英寸晶圓批量加工，兼顧效率與良率。

二、設備核心優勢

1. 超快激光冷加工，保護光柵鍍膜，搭載皮秒 / 飛秒超快激光器，冷加工模式，幾乎無熱效應，不燒蝕、不損傷鏡片表面衍射光柵、光學鍍膜，杜絕熱裂紋，保障鏡片光學性能不受破壞。

2. 微米級高精度，極小崩邊大理石龍門平臺 + 直線電機 + 高清 CCD 視覺定位系統，定位精度高，切割崩邊可控，切面平整光滑，減少后續拋光工序，大幅提升產品良率 大族激光 。適配超薄 0.2mm?2mm 光波導基材，支持異形、圓弧、開孔、外輪廓精密切割。

3. 切割?裂片一體化方案集成激光劃線、定向裂片工藝，切割劃線后精準分離鏡片，降低碎片風險；真空吸附載臺穩固固定超薄鏡片，加工過程不劃傷光學面。

4. 兼容多類型光波導基材適配衍射光波導（SRG）、陣列幾何光波導、樹脂光波導、高折玻璃晶圓、鍍膜光學玻璃、碳化硅光波導；支持片料、4?12 英寸晶圓加工，兼顧研發打樣與全自動量產產線對接。

5. 量產級自動化能力可選自動上下料、雙工位交互作業，提升加工效率；自主研發專用光學加工軟件，DXF、Gerber 文件直接導入，支持圖形編輯、批量排版；可對接 AOI 檢測，適配無塵車間生產環境，7×24 小時穩定運行。

三、主要應用

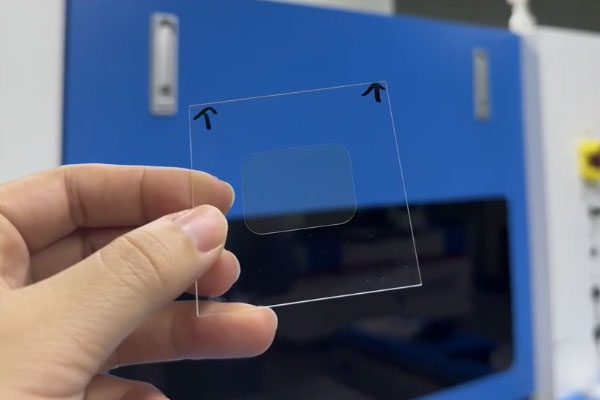

? AR 衍射光波導鏡片、陣列光波導鏡片輪廓切割、劃線裂片

? 高折射率光學玻璃晶圓、鍍膜玻璃精密切割

? SiC 碳化硅光波導、樹脂光波導樣品與量產加工

? AR/MR 近眼顯示光學元件、光學棱鏡異形切割

? 科研院所、光學企業樣品打樣，光波導產線批量生產

四、工藝參數參考 可按需定制機型與配置

? 激光器：皮秒紅外 / 紫外、飛秒超快激光可選

? 加工基材：高折玻璃、鍍膜玻璃、碳化硅、光學樹脂

? 適配尺寸：片料｜4?12 英寸晶圓

? 加工厚度：0.2?2mm

? 定位精度：±3μm

? 加工效果：小崩邊、無熱損傷、無微裂紋，保護表面光柵鍍膜

五、總結

AR 光波導鏡片激光切割機解決傳統機械切割的崩邊、裂紋、光柵損傷等行業難題，以超快激光冷加工實現高精度、高良率的光波導鏡片切割裂片，助力 AR 光學企業從樣品研發走向大規模量產，加速 AR 智能眼鏡產業鏈國產化進程。 歡迎咨詢獲取工藝打樣、設備配置、產線集成方案。
